3Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre

Lieu d'origine LA CHINE
Nom de marque HuaXin
Certification ISO14001/ ISO9001/IATF16949
Numéro de modèle ESHX035WQ0015C-R-A
Quantité de commande min 1000pcs
Prix Négociable
Détails d'emballage carton de blister+foam box+bubble bag+inside carton+master
Délai de livraison 6weeks~8weeks
Conditions de paiement T/T
Capacité d'approvisionnement 100K par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Technologie d'affichage Module LCD Nom Écran TFT
Taille 3.5 " Résolution 240x480
Le moteur IC ILI9488 Angle de vue gratuitement
Interface interface de 16Bit MCU
Mettre en évidence

Module d'affichage TFT LCD d'interface MCU

,

écran TFT 40 broches

,

module d'affichage TFT 16 bits

Laisser un message
Description de produit

ESHX035WQ0015C-R-A est un écran LCD TFT de 3,2 pouces, résolution 240X480, interface d'interface MCU de 16 bits, interface de sélection d'interface, 40PINS, module LCD TFT et le pilote de module LCD IC est ILI9488,la température de large est de -30 ~ +80



A:Paramètre du produit

Numéro TFT Les données de l'échantillon doivent être conservées.
Taille du TFT 3.5 pouces
Format d'affichage 240 × RGB × 480 points
Direction de la vue 12 heures
Le moteur IC Les États membres
Interface Interface MCU à 16 bits
Voltage de puissance 2.8V (typiquement).
Taille du contour 54.48 ((W) x84.71 ((H) x 3.2 ((D) mm
Zone active de l'écran 48.96 x 73,44 mm
Configuration des couleurs Bandes RVB
Piste des pixels 00,153 x 0,153 mm
Température de fonctionnement: -20 à +70°C
Température de stockage. -30 à +80°C

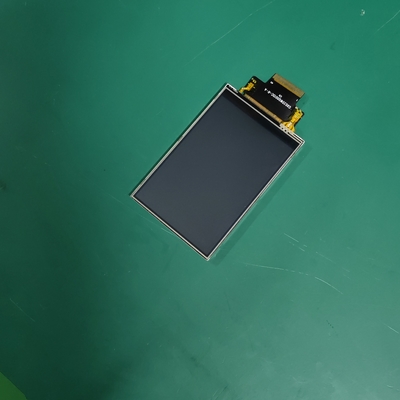

B:Image du produit

3Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 03Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 13Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 23Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 3



C: dessin

 3Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 4


D: Connaissances sur les produits du TTF



graphique de débit d'entrée de substrat tft et de flux d'entrée de substrat CF comme indiqué ci-dessous


3Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 5



Structure TFT comme indiqué ci-dessous

3Module d'affichage LCD TFT de 0,5 pouce, interface MCU de 16 bits 240X480 40PINS, angle de vue libre 6




E: Informations sur les entreprises

Avantage de Huaxin:
1. une base d'usine située à l'intérieur de la ville qui a un coût
2. les nouveaux équipements les plus avancés qui peuvent maintenir la qualité stable
3. la plupart des procédés utilisent des équipements entièrement automatiques dont l'efficacité et la qualité sont stables
4. ingénieurs professionnels et chefs de production qui travaillent dans le domaine des écrans LCD depuis plus de 20 ans
5. conception personnalisée de produits

Nos certificats
1.ISO14001/
2.ISO9001/IATF16949 Le produit doit être présenté à l'entrée du véhicule.
3.SGS du module LCD



  • La société Huaxin Technology (Enshi) Co., LTD. a été créée pour fournir des services d'assistance aux entreprises.
  • Hubei. Enshi
  • Date de fondation:2009
  • Entreprise de haute technologie travaillant principalement sur la recherche et le développement, produisant et vendant des écrans LCD,LCM,TFT, rétroéclairage,OLED
  • L'écran LCD comprend: VA,TN, HTN, STN, FSTN, CSTN et autres séries
  • Le LCM comprend: COB,TBA, COG,TP, rétroéclairage LED et autres séries
  • capital enregistré: vingt millions
  • personnel actuel: plus de 500 personnes
  • La RD représente 10%
  • La QC représente 15%



F: Capacité de production



Production annuelle
Capacité
2021 (actuel) 2022 (objectif) 2023 (défi) 2024 (défi) 2025 (défi) Nom de l'entreprise
Produit LCD
Capacité
4.5 9 9 9 9 Unité:des milliers
logarithmes/jour
Produit sur la MDL
Capacité
70 150 300 450 450 Unité:Mille
pièce/jour
Lumière de fond sur le produit
Capacité
100 200 300 500 500 Unité:Mille
pièce/jour
Produit OLED
Capacité
10 20 30 40 50 Unité:Mille
pièce/jour





G: Application du produit



1. navigation automobile et imprimante

2. appel vidéo et publicité

3.Appareils automobiles et médicaux

4.équipement de remise en forme et appareils portables

5- contrôle industriel et application à domicile



H: Caractéristiques de l'affichage TFT



1Qualité de l'image: Les écrans TFT offrent une excellente qualité d'image avec une haute résolution, une netteté et une précision de couleur.



2Temps de réponse: Les écrans TFT ont des temps de réponse rapides, ce qui signifie qu'ils peuvent rapidement allumer et éteindre les pixels.



3.Angles de vision: les écrans TFT offrent généralement de larges angles de vision,permettant de visualiser clairement l'écran à partir de différentes positions et angles sans changements de couleur significatifs ni perte de qualité d'image.



4Efficacité énergétique: les écrans TFT sont économes en énergie par rapport aux autres technologies d'affichage.



5Taille et flexibilité: les écrans TFT peuvent être fabriqués dans différentes tailles, allant des petits écrans pour les appareils portables aux grands panneaux pour les téléviseurs et les moniteurs.



6Rétrécissement: la plupart des écrans TFT nécessitent un système de rétroéclairage, tel que le rétroéclairage LED (diode électroluminescente), pour éclairer l'écran.



7Applications étendues:



I: Y a-t-il des inconvénients ou des limites à l'utilisation des écrans TFT?



1- Des angles de vue limités:

2. Ratio de contraste limité

3. Réflexion et consommation électrique

4Temps de réponse et brouillard du mouvement

5. Flexibilité limitée

6. Couleur limitée
