Écran LCD monochrome 240x128 DFSTN Écran de module LCD à caractères transmissifs
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | HuaXin |
| Certification | ISO14001/ ISO9001/IATF16949 |
| Numéro de modèle | ESHX12850DF0001D |
| Quantité de commande min | 1000pcs |
| Prix | Négociable |
| Détails d'emballage | carton de blister+foam box+bubble bag+inside carton+master |
| Délai de livraison | 6weeks~8weeks |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 100K par mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Mode d'affichage | DFSTN/TRANSMISSIVE/NegativeNegative | Nom | modules mono d'affichage à cristaux liquides de caractère |
|---|---|---|---|
| Le devoir | 1/55 | Les préjugés | 1/8 |
| Vop | 5.0V | ||
| Mettre en évidence | Écran LCD monochrome 240x128,module LCD à caractères transmissifs,module LCD à caractères DFSTN |
||
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| DISPLAY TPYE | DFSTN | |
|---|---|---|
| DISPLAY MODE | Negative | |
| POLARIZA MODE | TRANSMISSIVE | |
| VIEW DIRECTION | 12 | |
| DUTY | 1/55 | |
| BAIS | 1/8 | |
| VOP | 5.00 |
Description de produit
L'écran LCD de caractère ESHX12850DF0001D, la méthode de conduite est de 1/55 de charge, 1/8 de biais, VOP=5,0V, le mode d'affichage est TRANSMISSIVE, Négatif, TYPE D'ASSEMBLIE est FOG+BL,12PINS, l'angle de vue est 12:00
DFSTN/TRANSMISSIVE/Négatif, 128 sorties de segment/ 50 sorties communes
A: Paramètre du produit
| Numéro de l'écran | Les données de l'échantillon sont fournies à l'échantillon. |
| mode d'affichage | Le numéro d'enregistrement est le même que le numéro d'enregistrement de l'établissement. |
| Circuits de sortie du pilote | 128 sorties de segments/ 50 sorties communes |
| Les taux de droits applicables | 1/55 Le devoir |
| La mémoire vive de l'écran sur la puce | Capacité: 6 5 × 132 = 8580 bits |
| Interface du microprocesseur | Interface 4W-SPI |
| Circuit analogique à faible puissance sur puce | Circuit d'oscillateur sur puce |
| Suiveur de tension | (Bias du LCD: 1/8) |
| La taille du module (mm) | 68.0 × 35.0 × 3.9 mm |
| Type d'écran | 128*50 |
| Méthode de conduite | 1/55 de charge, 1/8 de biais, VOP = 5,0 V |
| Température de fonctionnement: | Le montant de l'aide |
| lecteur IC | Le code de l'établissement |
| Afficher la direction | 12 heures |
| Nom de code | 12 épingles |
| Type d'assemblage | FOG+BL |
| Couleur du rétroéclairage | Blanc |
| Opération Temp. | -20 à +70°C |
| Température de stockage. | -30 à +80°C |

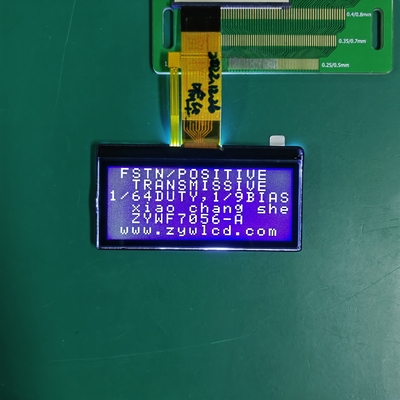

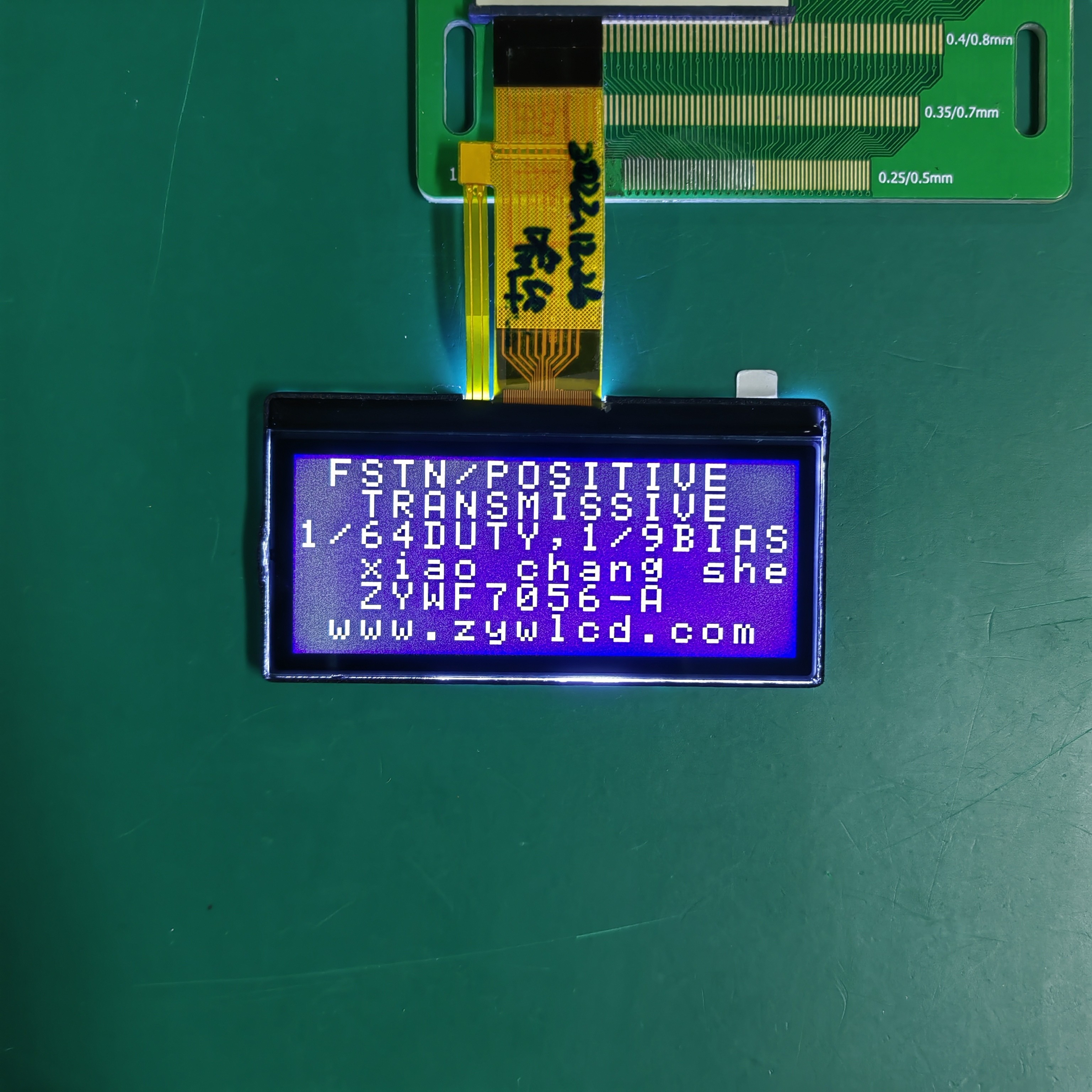

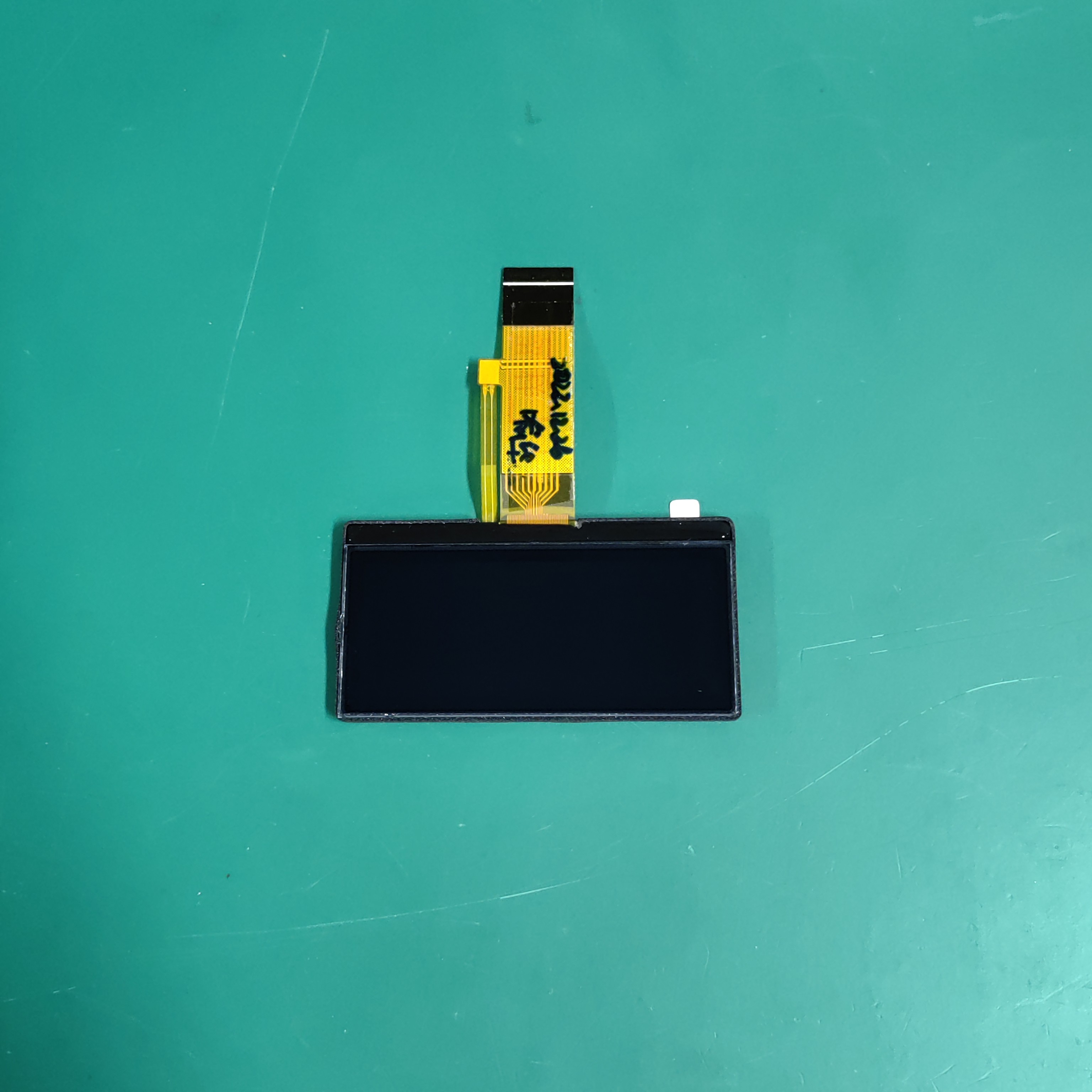

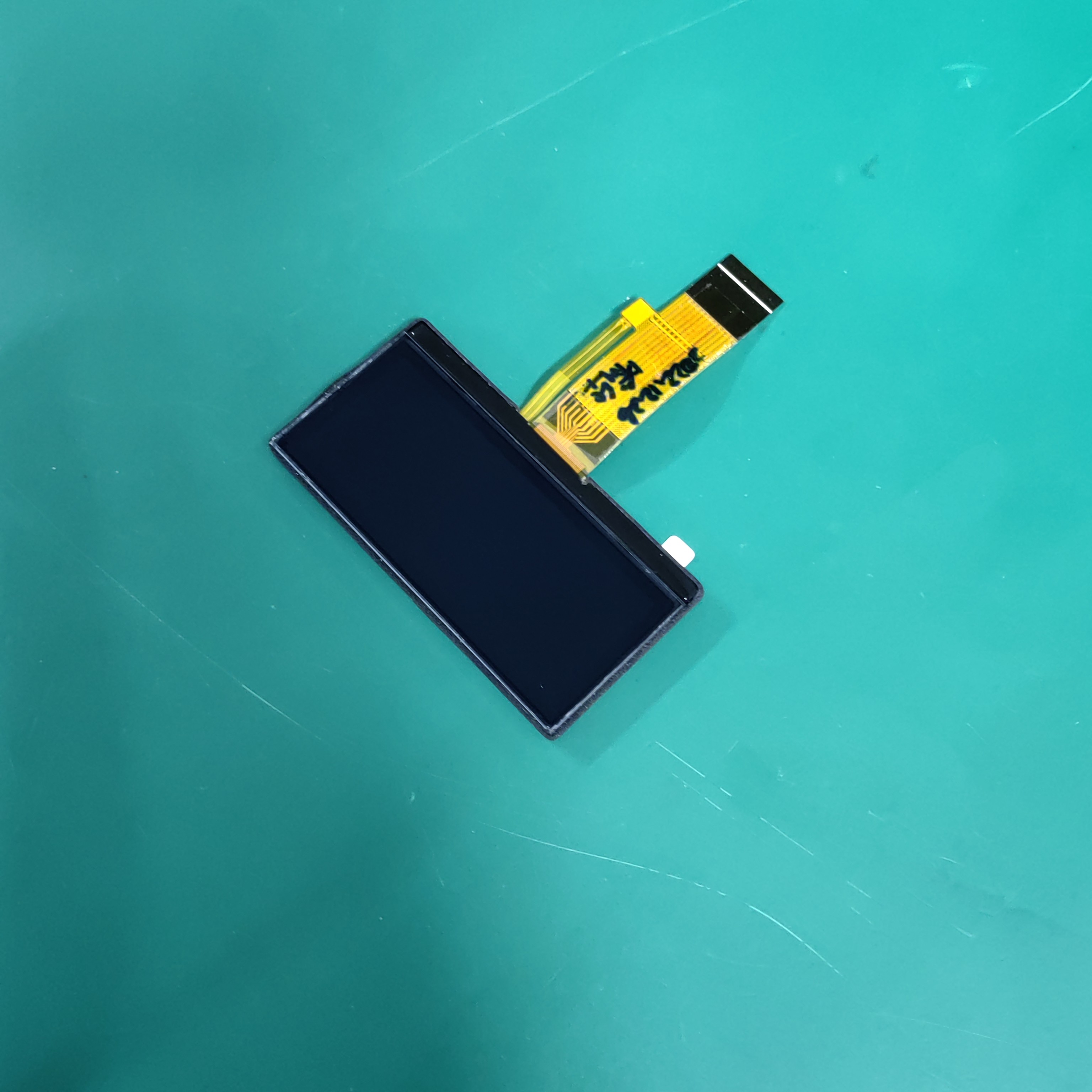

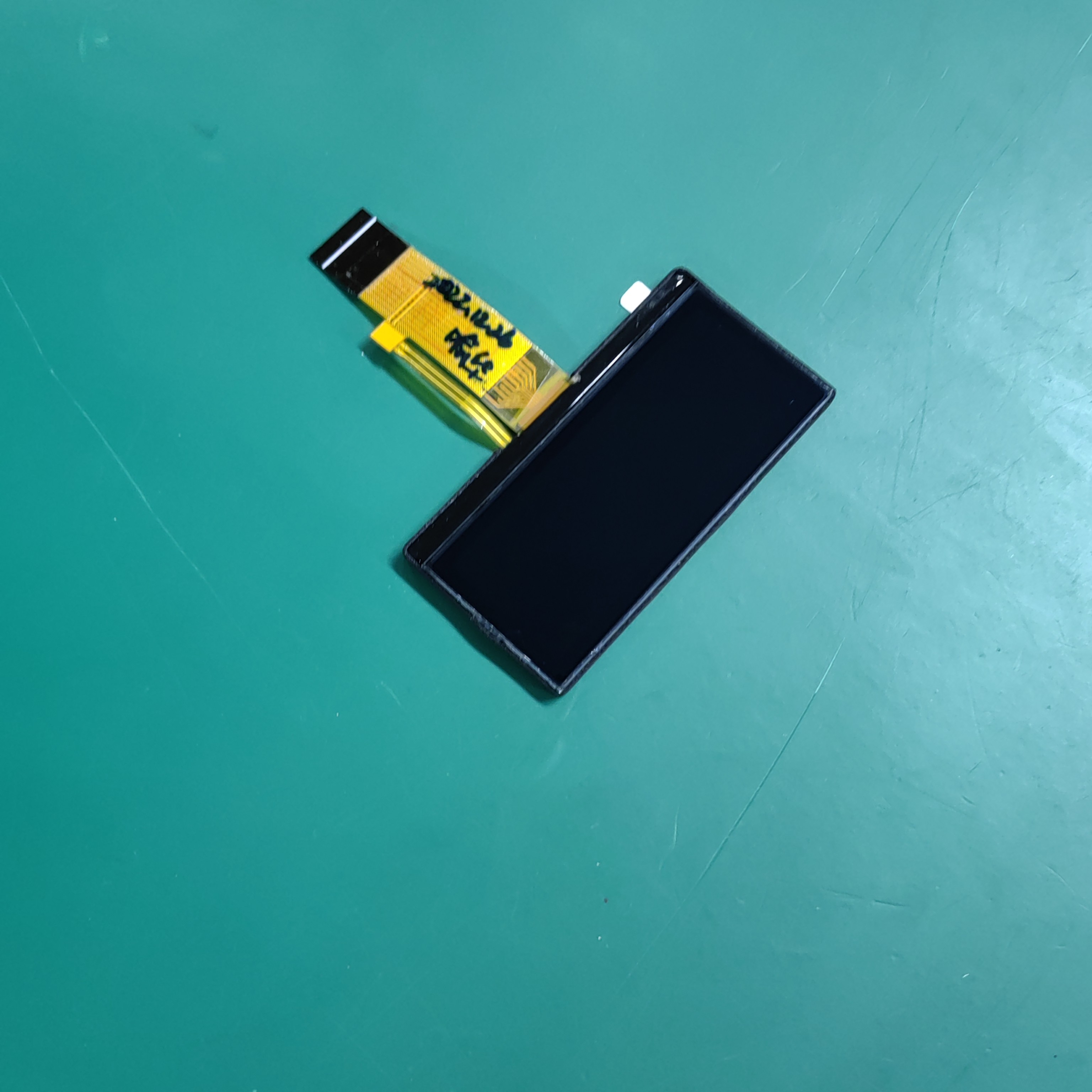

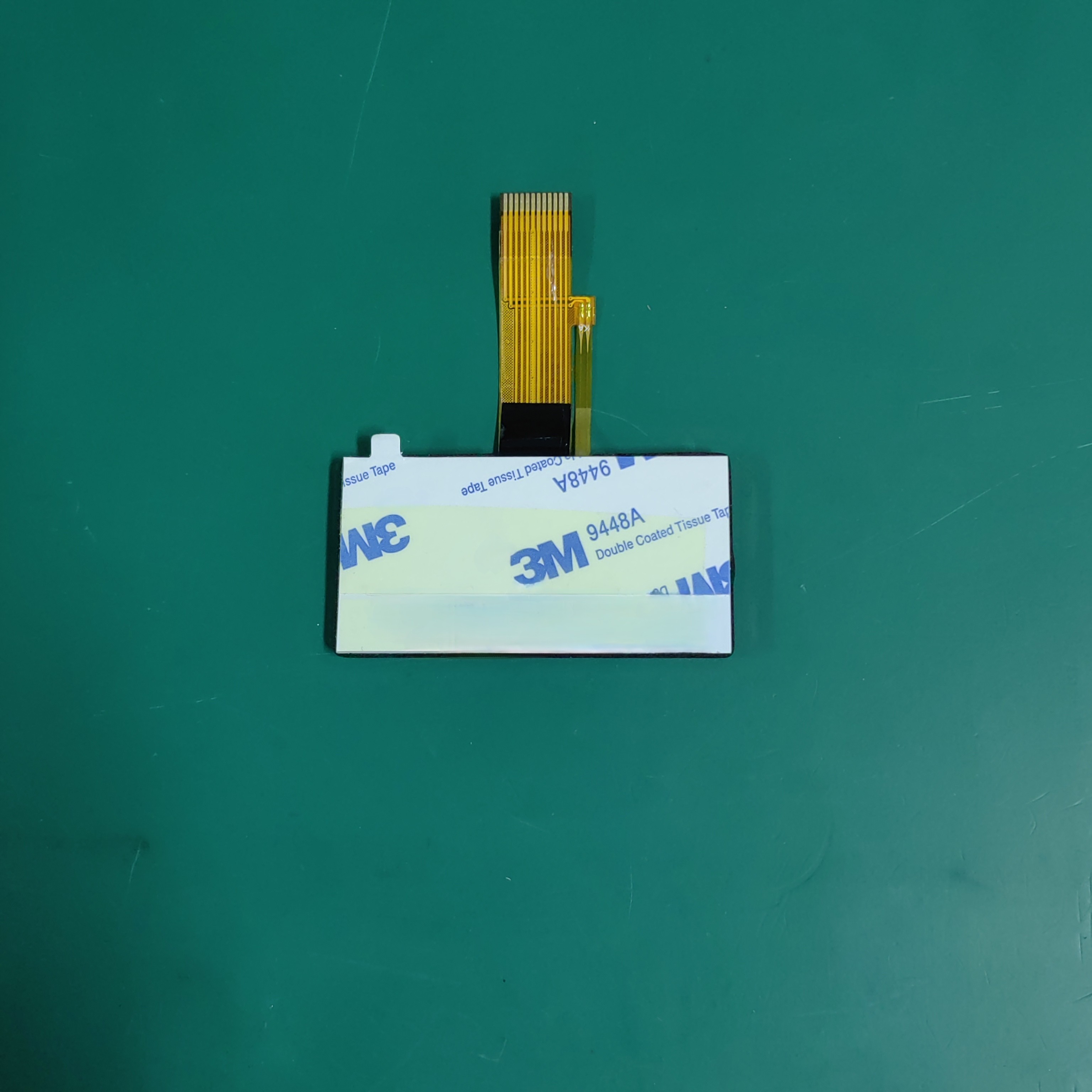

B:Image du produit
C: dessin
D: Connaissance des produits LCD
Avantages du LCD
Les frais d'outillage et le prix unitaire sont beaucoup moins chers que les TFT et OLED.
Les inconvénients du LCD
L' écran LCD est coupé mais la taille de l' écran TFT et OLED est standard, l' écran LCD est mono et angle de vue étroit.
E: compagnie ILes informations
Avantage de Huaxin:
1. une base d'usine située à l'intérieur de la ville qui a un coût
2. les nouveaux équipements les plus avancés qui peuvent maintenir la qualité stable
3. la plupart des procédés utilisent des équipements entièrement automatiques dont l'efficacité et la qualité sont stables
4. ingénieurs professionnels et chefs de production qui travaillent dans le domaine des écrans LCD depuis plus de 20 ans
5. conception personnalisée de produits
Nos certificats
1.ISO14001/
2.ISO9001/IATF16949 Le produit doit être présenté à l'entrée du véhicule.
3.SGS du module LCD
- La société Huaxin Technology (Enshi) Co., LTD. a été créée pour fournir des services d'assistance aux entreprises.
- Hubei. Enshi
- Date de fondation:2009
- Entreprise de haute technologie travaillant principalement sur la recherche et le développement, produisant et vendant LCD,LCM,TFT, rétroéclairage,OLED
- L'écran LCD comprend: VA,TN, HTN, STN, FSTN, CSTN et autres séries
- Le LCM comprend: COB,TBA, COG,TP, rétroéclairage LED et autres séries
- capital enregistré: vingt millions
- personnel actuel: plus de 500 personnes
- La RD représente 10%
- La QC représente 15%
F: Capacité de production
| Production annuelle Capacité |
2021 (actuel) | 2022 (objectif) | 2023 (défi) | 2024 (défi) | 2025 (défi) | Nom de l'entreprise | ||
| Produit LCD Capacité |
4.5 | 9 | 9 | 9 | 9 | Unité:des milliers logarithmes/jour |
||
| Produit sur la MDL Capacité |
70 | 150 | 300 | 450 | 450 | Unité:Mille pièce/jour |
||
| Lumière de fond sur le produit Capacité |
100 | 200 | 300 | 500 | 500 | Unité:Mille pièce/jour |
||
| Produit OLED Capacité |
10 | 20 | 30 | 40 | 50 | Unité:Mille pièce/jour |
||
G: Application du produit
1. navigation automobile et imprimante
2. appel vidéo et publicité
3.Appareils automobiles et médicaux
4.équipement de remise en forme et appareils portables
5- contrôle industriel et application à domicile
H: Caractéristiques de l'écran mono-LCD
1Type d'écran: L'écran LCD MONO est un type d'écran à cristaux liquides qui ne peut produire d'images qu'en une seule couleur, généralement en noir et blanc ou en gamme de gris.
2Structure des pixels: Les écrans LCD MONO ont une structure de pixels simple avec un seul élément de modulation de la lumière par pixel, par opposition à la structure de pixels RGB (rouge-vert-bleu) plus complexe des écrans LCD couleur.
3Contraste et luminosité: Les écrans LCD MONO ont généralement des rapports de contraste plus élevés et peuvent atteindre des niveaux de luminosité plus élevés par rapport aux écrans LCD couleur, car ils ne nécessitent ni filtres couleur ni rétroéclairage.
4Consommation d'énergie: les écrans LCD MONO ont généralement une consommation d'énergie inférieure à celle des écrans LCD couleur, ce qui les rend adaptés aux applications alimentées par batterie.
5Temps de réponse: les écrans LCD MONO ont souvent des temps de réponse plus rapides que les écrans LCD couleur, ce qui améliore les performances pour le contenu dynamique ou en mouvement rapide.
6Coût: la fabrication des écrans LCD MONO est généralement moins coûteuse que celle des écrans LCD couleur, ce qui en fait une solution plus rentable pour certaines applications.
7.Applications: les écrans LCD MONO sont couramment utilisés dans les appareils nécessitant des solutions d'affichage simples, peu coûteuses et efficaces, tels que des calculatrices, des montres, des livres électroniques (lecteurs électroniques),et certains panneaux de commande industriels.
8.Limitations: les écrans LCD MONO sont limités à afficher des images et du texte en une seule couleur, ce qui peut être un inconvénient pour les applications nécessitant des informations visuelles plus dynamiques ou complexes.
I: Y a-t-il des inconvénients à l'utilisation de la technologie MONO LCD dans les panneaux de commande industriels?
1.Information visuelle limitée:
2- Clarté et visibilité réduites:
3Compatibilité avec les applications graphiques:
4.Les défis ergonomiques potentiels:
